ＤＩＹのページ
No.29
４５度ｺｰﾅｰ切断ジグ
2018.3.20
額縁などの９０度コーナーを４５度斜めを精度良く切断するのは難しい。
今回、配線引き回しのためのモールのコーナーを切断するために製作した。

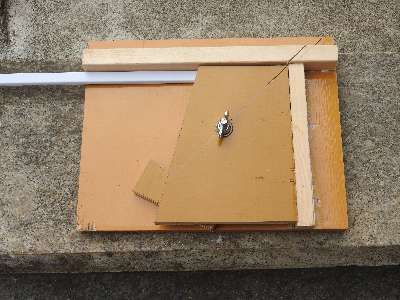

T字状にサンを９０度に取り付け、４５度に鋸の切り込みを入れる。
モールを簡単に挟み込み／取り外しのため蝶ナット使用
.
４５度に鋸を入れて切断。
はさみ込み用板を取り外した状態。
裏にモールを横方向押し付けのサンを取付。
・ これで容易に４５度で切断することができるようになった。
今回は配線モールのために利用したが、穴位置等を移動することで他サイズのサンも切断可能となる。
