丸鋸・トリマーの作業台が木工で大活躍するうち、切削位置をガイドするフェンスの
毎回の位置決めに手間が掛かるのを改善したいと常々思っていた。
レバー式のワンタッチで固定できる器具を探し交換したところ非常に便利になった。
フェンスの元記事は No.23 電動丸鋸・トリマーの作業台製作 ［４］フェンス [ こちらから ]
. |
これまで使用していた固定装置。
初期にはハンドルの代わりに蝶ナットを使用していたのを改善したがまだワンタッチで交換するには程遠かった。
. |
固定装置は下のスライドバーをネジで挟む方式だったので ネジは数回転締め最後の９０度回転程度をレバーで回す方法だった。 一度のセットで１０〜２０秒かかっていた。
また、精密な位置セットのため微調整ごとに緩め／締め操作をフェンスの両側で行う必要があった。
|

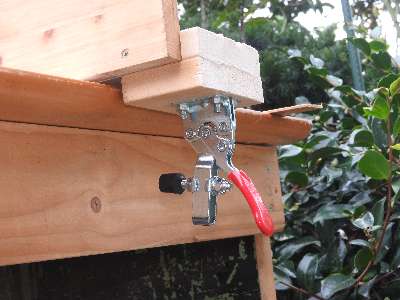

ワンタッチクランプ化。 締め状態。
|
緩め状態。 締め状態とはレバーを９０度回転させるだけなので非常に簡単になった。
|
クランプは BEE&BLUE 垂直トグルクランプ GH-201-B
なんと３３０円と安価。 驚くことにこの価格で配送料無料で、しかも中国から輸送されてきた。 Amazonで６個購入。
支持力:90ｋｇという割には少々華奢だが、トグル機構で倍力機能があり安定した動作。
これまで３ヵ月頻繁に使用してきたが問題なく使用できている。
このクランプのシリーズで 様々な動作角度・方向のシリーズがあり 目的にあったタイプを選択できる。
操作性が極めて改善され DIYが一層楽しくなり チョットしたものも作ろうという気になった。
. |
