 ソーラーパネルケースの製作 2018.3

   pb_home



 No.28の ポータブル電源 を製作し、これに対応した 携帯可能な小型ソーラーパネルケースを製作した。
 目的は2つ、
  1) 車で長期旅行の際、ルーフキャリアに取付け 電源の充電の補助用。
    または停車時には車内、フロント部ダッシュボードに置くことも考慮。
    日照条件で充電不足の場合は、車電源から補助電源のステップアップ電圧充電もできる。
  2) 災害時の子供家族の小型非常電源充電用に貸し出しを考慮。

 メインのソーラーパネルは30Wタイプだが、 携帯用に5Wパネルを3枚並列接続とした。
 外形寸法は 74 x 33 x 5 cm。 重さ 4.1 kg。
 実際に製作したのは1年半前だった。
.

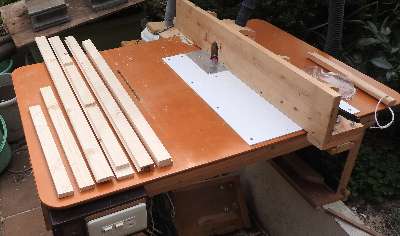

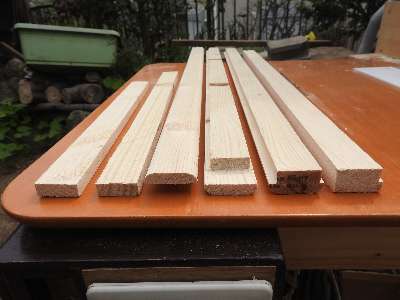

 フレームの材料は 1x4、2x4材を切り出し。
.

 結合用の溝切り。

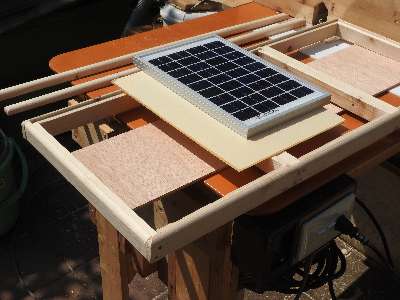

 3枚のパネル取り付け、補強サンを結合

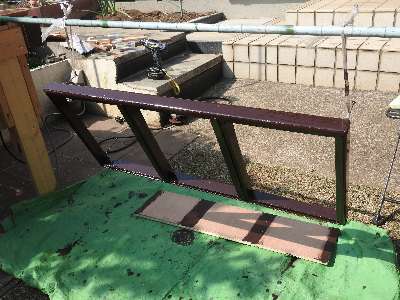

 塗装


 アクリル板を3枚溝にはめ込み完成。
 当初はシール材で隙間を埋めることを考えていたが、当面は無しで使用することに。
.

 裏は取付用のサンと合板。
 放熱のため合板は全面とせず隙間を設けた。

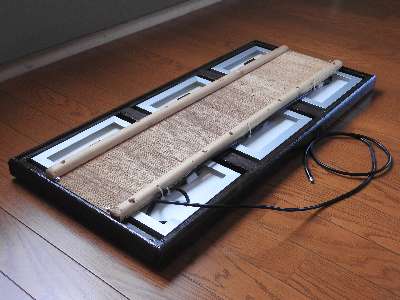

 3枚のパネル並列接続し、ケーブルで引き出した。
.



 晴天時 最高0.8A程度の充電能力があり、携帯用にはマアマアの出力。
 通常時は室内で明るい場所に置き、携帯電源の補充充電に使用中。
.
