　No.８　重なりが少ない　テストパターン

１　元画像と重なり具合、手結合での結合サンプル

元画像
	焦点距離　110mm (35mmフィルム換算）重ね具合を　①　きわめて小さい、②　小さい、　③　適正の　３種でテストしました。元画像は代表して　①を表示しています。

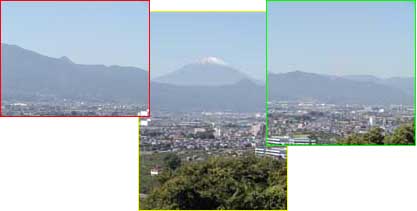

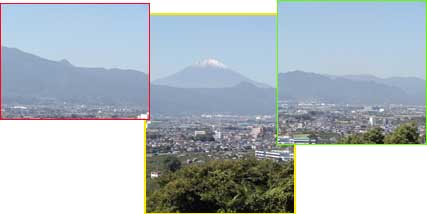

重なり具合	①　きわめて少ない　（　左：3%　右：11%　）	重なり具合が解るように、目印のところで切り、互い違い上下をずらせて表示します。　左画像はほとんど重なり部分はありませんが、右画像は約 11% 重なっています。
	②　少ない　（　左：8%　右：16%　）

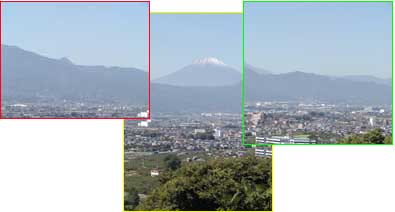

	③　適正　（左：18%　右：22%　）

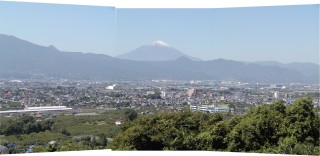

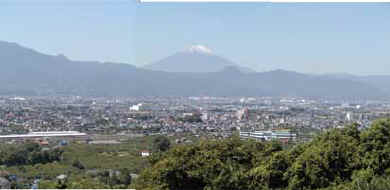

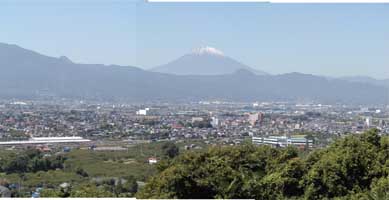

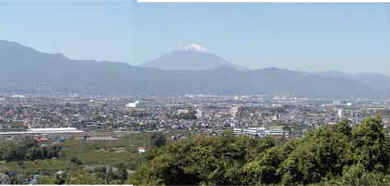

手結合	①　きわめて少ない　（　左：3%　右：11%　）
	②　少ない　（　左：8%　右：16%　）
	③　適正　（左：18%　右：22%　）

２　ソフトによる結合結果

ソフト名		パノラマモード		リニアモード
美写楽	①きわめて少ない　　左：3%　右：11%　は　両モード、自動で結合不可、手動モードなしのため全く結合できず

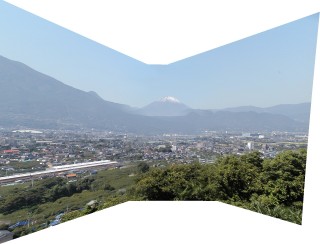

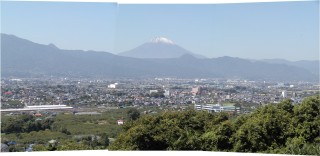

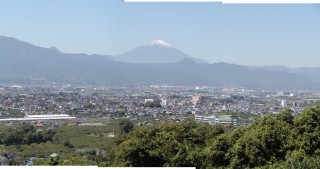

	②　少ない　　左：8%　右：16%	×一応合成できたが結合位置が全くずれている。形状補正も過剰。		×　一応合成できたが結合位置が全くずれている。形状補正も過剰。

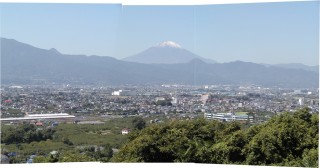

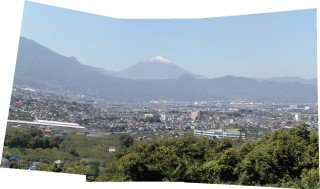

	③　適正　左：18%右：22%	×　左側(18％)は結合位置、形状補正ともNG。右側は適正に合成できた。		×　左側(18％)は結合位置、形状補正ともNG。右側は適正に合成できた。

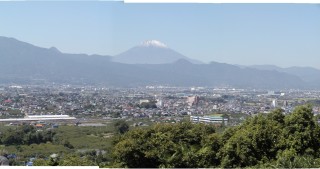

Photoshop Elements	① きわめて少ない　　左：3%　右：11%	自動	×　左側(3％)は結合できなかったが右側(11％)は正常に合成できた。	×　左側(3％)は結合できなかったが右側(11％)は正常に合成できた。
		手動	△M　手動でアシストすると3％でも合成可能になる。境界部に筋が入るのは別の問題。	△M　手動でアシストすると3％でも合成可能になる。境界部に筋が入るのは別の問題。

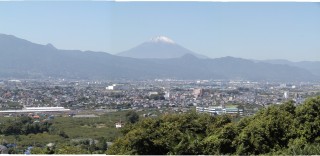

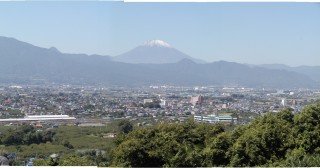

	②　少ない　　左：8%　右：16%	○　8％も自動合成可能。 ○境界がやや気になる		○　8％も自動合成可能。 ○境界がやや気になる

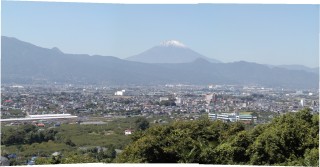

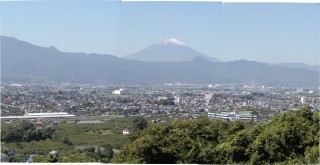

	③　適正　左：18%右：22%	○　問題なし。 ○境界がやや気になる		○　問題なし。 ○境界がやや気になる
Panorama Boutique	① きわめて少ない　　左：3%　右：11%	自動	×　結合位置がすべて中央に寄ってしまっている。形状補正も全く行われていない。	×　結合位置がすべて中央に寄ってしまっている。形状補正も全く行われていない。

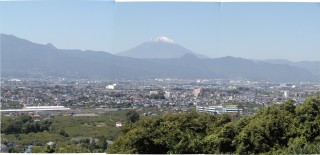

		手動	○　OK	×　手動アシストをすると結合はそれなりの位置で行われるがリニアモードでの形状補正がおかしい。
	②　少ない　　左：8%　右：16%	自動	×　左側(8％)はNG,右側(16％)は合っているようでよく見ると合っていない。	×　左側(8％)はNG,右側(16％)は合っているようでよく見ると合っていない。形状補正もされていない。
		手動	○　手動アシストを行うと合成位置はOKになる	×　8％では形状補正がおかしい。

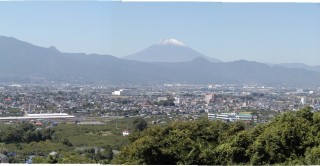

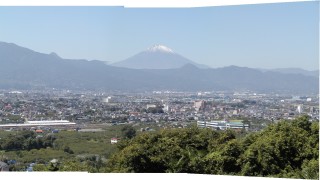

	③　適正　左：18%右：22%	自動	左側(18％)はまだNGだが22％はOK。	左側(18％)はまだNGだが22％はOK。
		手動	○　問題なし。	○　問題なし。

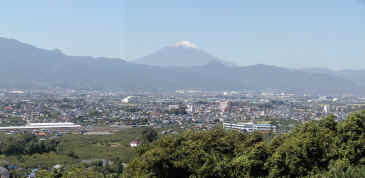

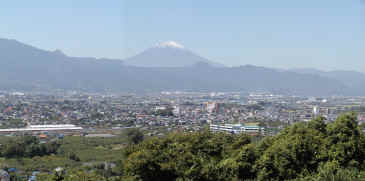

CAMEDIA Master1.0	① きわめて少ない　　左：3%　右：11%	×　3%の重なりでは結合できない。　11%ではOK		リニアモードなし
	②　少ない　　左：8%　右：16%	×　富士山左側(8%)は重なりすぎ。　16%ではOK		リニアモードなし
	③　適正　左：18%右：22%　について　画像は省略するが　両モードとも正確につながった

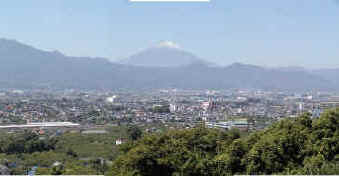

リコー DIGICLIP -S	① きわめて少ない　　左：3%　右：11%	×　富士山左側は重なりすぎで　　×　この真上の横長の建物のつながっていない。長さが短くなっている		×　合成出来ませんの表示が出て合成不可マニュアルモードでドラグして重ねても結合不可
	②　少ない　　左：8%　右：16%	×　富士山左側は重なりすぎで　　×　この真上の横長の建物のつながっていない。長さが短くなっている		×　合成出来ませんの表示が出て合成不可マニュアルモードでドラグして重ねても結合不可
	③　適正　左：18%右：22%　について　画像は省略するが　両モードとも正確につながった

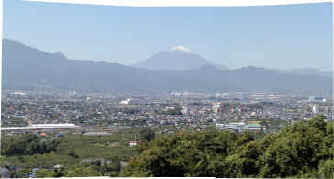

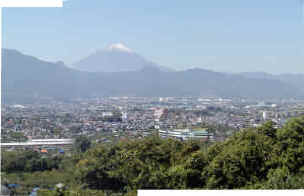

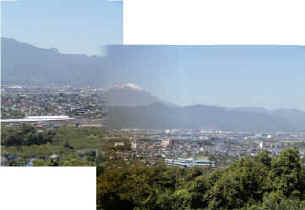

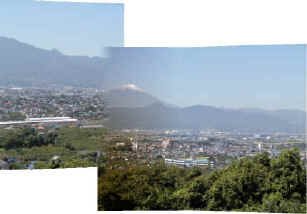

Canon Photo Stitch	① きわめて少ない　　左：3%　右：11%	×　3%の重なりでは結合できない。右11%も手前の建物の長さが詰まっている		×　3%の重なりでは結合できない。右11%も手前の建物の長さが詰まっている
	②　少ない　　左：8%　右：16%	×　一見結合できているように見えるが、富士山の左裾野側は誤った位置で結合されてしまっている（下の画像が正しい位置）右11%も手前の建物の長さが詰まっている		×　一見結合できているように見えるが、富士山の左裾野側は誤った位置で結合されてしまっている（下の画像が正しい位置）右11%も手前の建物の長さが詰まっている

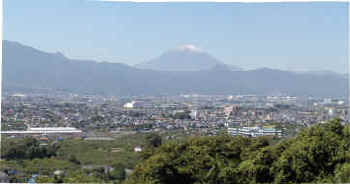

	③　適正　左：18%右：22%	○　問題なし		○　問題なし

結合位置に大きな特徴のある被写体が無い画像の場合、重なり部分が約１０％以上ないと　誤った位置で結合されてしまう

評価まとめ

ソフト	モード		3%	8%	11%	16%	18%	22%	必要量	コメント	メーカー推奨
美写楽	リニア	自動	×	×	×	×	×	○	22％	他のソフトに比べ重なり量を必要とする。手動アシストが出来ないので改善の余地がない。上半分が空の写真の影響は？	25％以上
	リニア	手動	-	-	-	-	-	-	-
	パノラマ	自動	×	×	×	×	×	○	22％
	パノラマ	手動	-	-	-	-	-	-	-
Photoshop Elements	リニア	自動	×	○	○	○	○	○	8％	自動・手動ともに重なり量の少なさに非常に強い。メーカー推奨値が最も大きいのと裏腹。	30％以上
	リニア	手動	○	○	○	○	○	○	3％
	パノラマ	自動	×	○	○	○	○	○	8％
	パノラマ	手動	○	○	○	○	○	○	3％
Panorama Boutique	リニア	自動	×	×	×	×	×	○	22％	自動合成では美写楽と同じぐらい重なり量を必要とするが手動でプレアライメントをすると飛躍的に改善される。	20％以上
	リニア	手動	△	△	○	○	○	○	11％
	パノラマ	自動	×	×	×	×	×	○	22％
	パノラマ	手動	○	○	○	○	○	○	3％
CAMEDIA Master1.0	リニア	自動	-	-	-	-	-	-	-	リニアモードは無し。パノラマモードで手動より自動の方が少ない重なりで結合できたのは不思議	20％以上
	リニア	手動	-	-	-	-	-	-	-
	パノラマ	自動	×	×	○	○	○	○	11％
	パノラマ	手動	×	×	×	○	○	○	16％
リコー DIGICLIP -S	リニア	自動	×	×	×	×	○	○	18％	他のソフトに比べ重なり量を必要とする。	30％以上
	リニア	手動	×	×	×	×	○	○	18％
	パノラマ	自動	×	×	×	×	○	○	18％
	パノラマ	手動	×	×	×	×	○	○	18％
Canon Photo Stitch	リニア	自動	×	×	×	×	○	○	18％	他のソフトに比べ重なり量を必要とする。手動では16%で自動より結合の可能性が増加した。	－
	リニア	手動	×	×	×	○	○	○	16％
	パノラマ	自動	×	×	×	×	○	○	18％
	パノラマ	手動	×	×	×	○	○	○	16％
