１ システム概要
１．１ ブロック図
現在想定される負荷と充電回路を検討した。

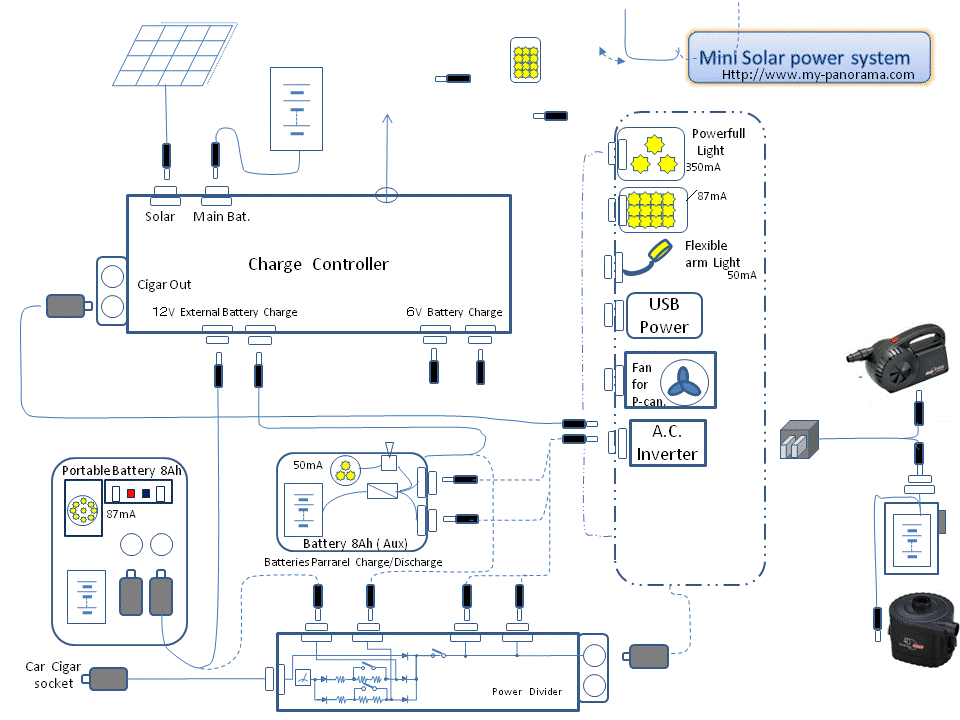

図１．１ ブロック図
１．２ 回路概要
ソーラーパネルで発電した電気は充電コントローラで充電の制御をされ主バッテリーに充電する。
ソーラーパネルは初期の３０Wタイプの他に、ポータブル用５W x３を別途接続できるよう２系統の入力に追加変更。
２系統の発電電流は それぞれ単独 または 合算でメーター表示できる。
ヒューズを介し、主バッテリー２系統に充電、または負荷への放電を行う。
放電側へのヒューズを介し、負荷側に供給し、Discharge Current メーターで電流を読むことが出来る。
携帯用の１２Ｖ ２系統のバッテリーへフローティング充電を行う。
主バッテリーと直結では外部で使用し放電した場合、再接続時 大電流が流れる恐れがあるので
制限抵抗 ０．４７Ωを入れてある。
更に、アウトドア等で携帯バッテリーを消費した後充電する場合、
電流制御用の２Ωを挿入する／しないの切り換えるスイッチを設ける。
負荷側電流計で充電電流を監視しながら、スイッチの切り替えをする。
充電完了後は主バッテリーと同様、トリクル充電状態で保持する。
これにより、常時ほぼ満充電状態を維持できる。
主バッテリーが消耗している状態で充電された携帯用バッテリーを接続すると、電流が逆流するので
逆流防止ダイオードを挿入する。 （ 2012.5.12 改訂 ）
１２Ｖ負荷にはスイッチでon/offできるシガーソケット出力、出力ＤＣジャックから供給できる。
１．３ 接続図

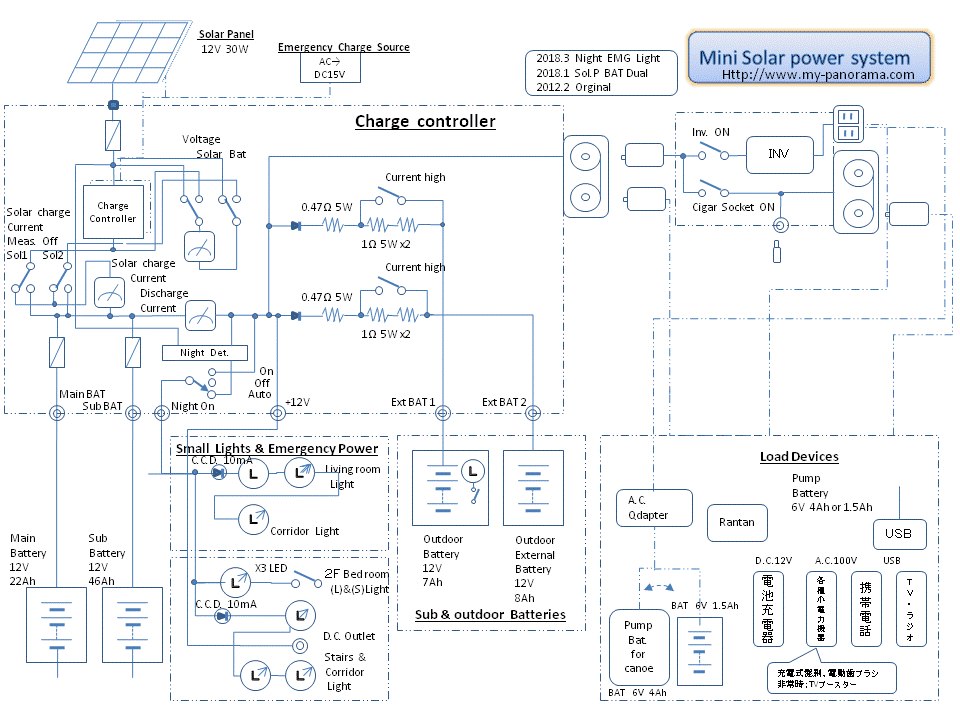

図１．２ 接続図
非常用および、アウトドア用電源として、ＬＥＤ照明、ＡＣ１００Ｖインバータ、ＵＳＢ電源コンバータ等により
携帯電話、電池の充電、ポータブルテレビ・ラジオの視聴が出来る。
趣味のカヌーの電動ポンプのために６ＶバッテリーをACアダプターを介し充電できる。
接続には互換性のため、シガーソケット、ＤＣプラグ／ジャックに統一し、ケーブルを共通使用できるようにした。
１．４ 構造図

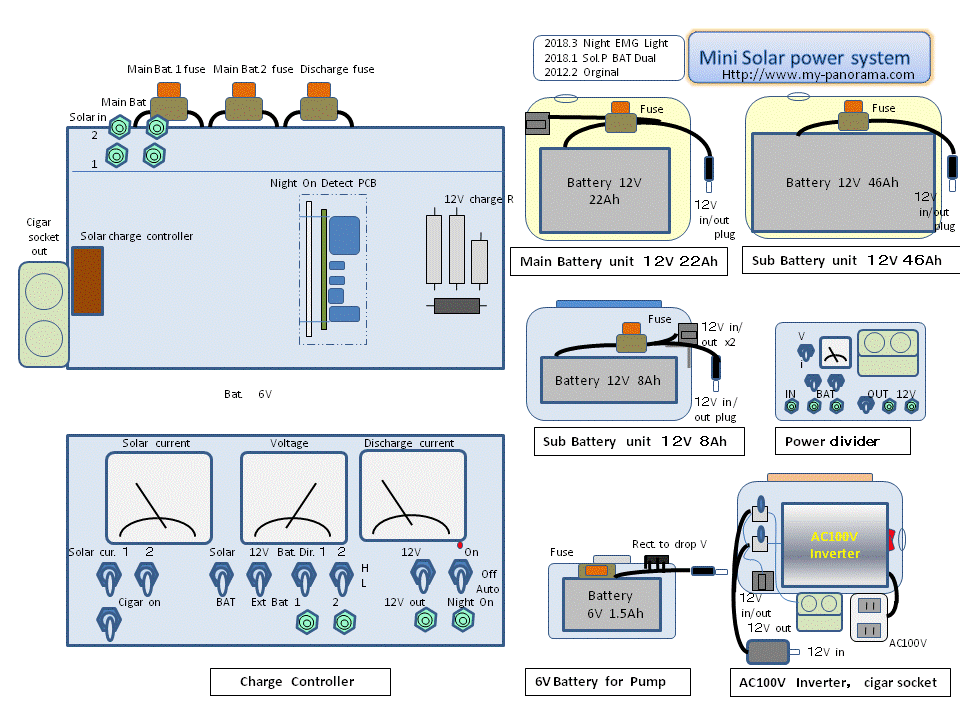

図１．３ 構造図
1) ソーラーチャージ・コントローラ
・ Lead製 ケース 小型実用ケース PK-11 (W200×H110×D220) に実装。
パーツランドネットショップ経由で購入
・ ヒューズはパネル取り付けにならないのが難だが、汎用的な平型ヒューズを使用した。
2) その他の機器
・ １００円ショップの好みのケースを入手し利用
|
