パノラマ科学館　　我が家のミニ・ソーラー発電システム

　 　　　.
　　　

　１　ソーラーチャージ・コントローラの製作

　　１．１　板金加工と部品取付

　Lead製　小型実用ケース　PK-11　W200×H110×D220　に機器を取付け、
　充電と放電の制御を行うコントローラを製作する。

　ケースは　前・後面はアルミ製、シャーシと蓋は鉄製。
　

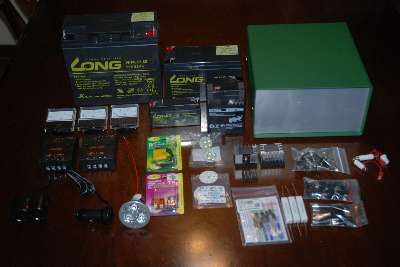

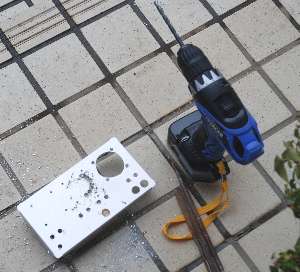

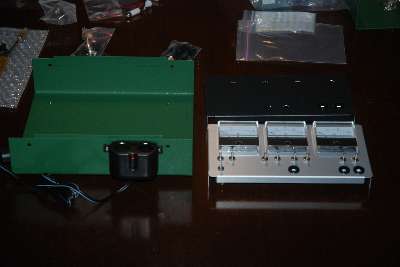

購入したコントローラ関連の部品。　右上がケース	前面パネルを外し穴明け加工。　メーターやスイッチ等用

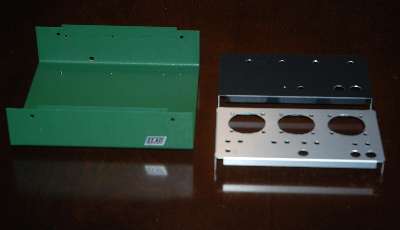

穴明け完了したケース。　シャーシ、前・後面パネル	加工したケースに部品を取付

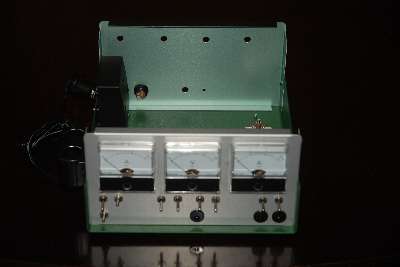

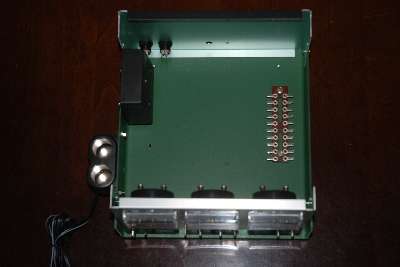

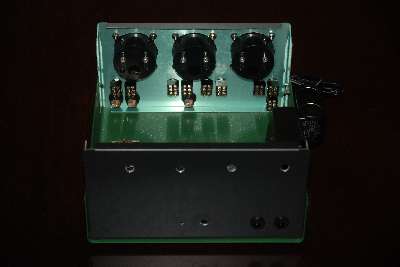

ケースを組み立て。前面	背面
上から

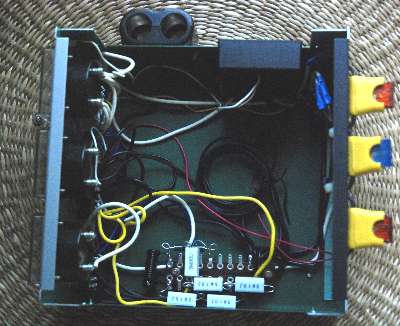

　　１．２　配線
　

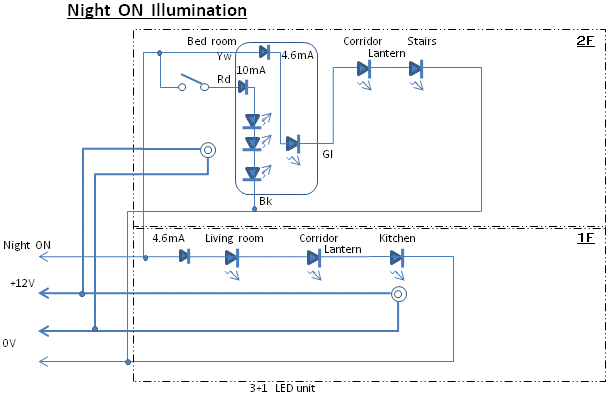

コントローラ　配線 　図１　常夜灯照明回路図 　・　計画中の配線と照明用ＬＥＤ 　・　明るさと消費電流については実験済み 　　室内の配線を違和感無く通すことで躊躇しており実施が遅れている。 　・　当初計画したＬＥＤより小型　：　単体ＬＥＤを中心に必要最低限の明るさが確保できることが解り小電力化する。 　　電流制限は石塚電子製の低電流ダイオードを使用。簡便に低電流出来るのに驚き。
