１ ソーラーパネル収納ケースの製作
ソーラーパネルは防雨構造とのことだが、入手してみると長年の使用で大丈夫か心配になり
木製のケースを製作することにした。
材料は安価な １ｘ４ ＳＰＦ材、１９ｘ８８ｘ１８２０mmで ２００円以下と安価。

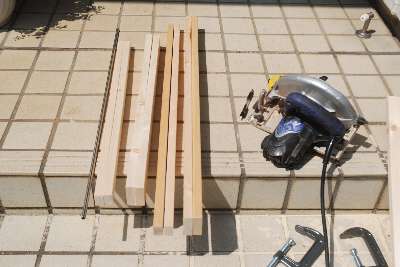

電動丸鋸で切り割りして蓋とベースを作る。
幅 ６６０、長さ ９００，厚さ ９０mm
幅 ６６０、長さ ９００，厚さ ９０mm
.
追記
2021.10 使用開始から８年が経過し、ソーラーパネルに内蔵の逆流防止ダイオードが故障し 代替品に交換した。
最近、パネルからの発電が無くなっているのに気付いた。
最初はパネルと引き込み電線間を接続するのにDCプラグジャックを使用しているが、接触不良が起こったように感じ
コネクタを無くし直結にした。 これで少し発電するようになり、解消したかと思ったが、数日後再発。
徹底的に究明したところ、ダイオードの故障を確認した。
テスターの電圧測定では、リーク電流により あたかも電圧発生しているように示されるが、負荷抵抗として１Ω １０ｗ
を接続したうえで測定することでリーク電流の影響を無くし正しく把握できた。
交換品に手持ちのショットキーバリアダイオード ３Ａに交換し解決した。
ダイオードはパネル裏側のケーブル接続用樹脂ケース内にある。
ダイオードの故障の原因として考えられるのは、パネルをケースに入れたことにより、内部温度が上昇し、半導体の
温度限界を越えたことが考えられる。
直近は最大でも０．８Ａ程度となっていたが、ケースの波板の汚れが激しく、清掃しようと考えていたところだったが、
ケースに使用している １ｘ４材の劣化が激しく使用に耐えなくなったので取り外し パネルを直に据付る形とした。
最近に無く、出力も１．２Ａと増加した。
１ｘ４材の劣化防止のため塗装すべきだったことを反省した。
また、裏側カバーにダンプラを使用したが、5年経過頃から劣化し、一部粉砕するようになり、材質不適合だった。
.

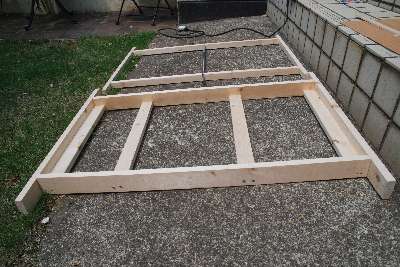

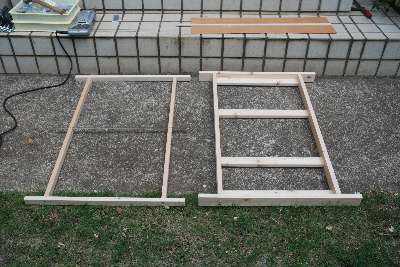

１ｘ４材を切り割りしフレームに
|
|
組み立てたフレーム。左が上、右が下部フレーム
|

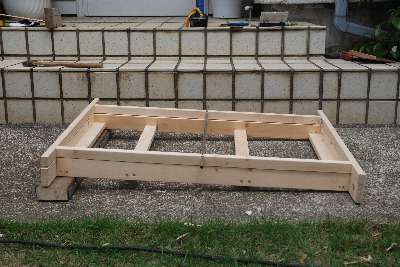

フレームを横からの姿 |

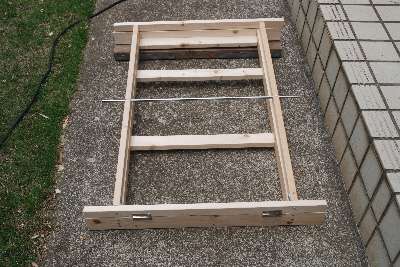

上下フレームを蝶番で結合。
中央のパイプは補強とアクリル波板の取付用
|
横からの姿 |

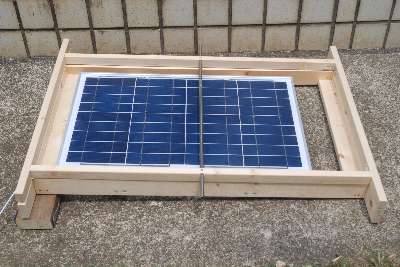

ソーラーパネルを取付。 右が上部、暖気から避けるため 少しでもパネルは下方に配置
|

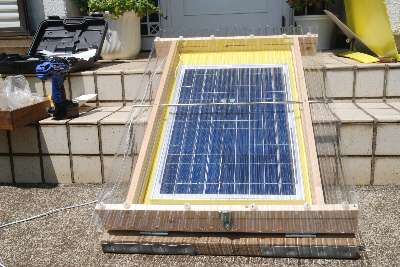

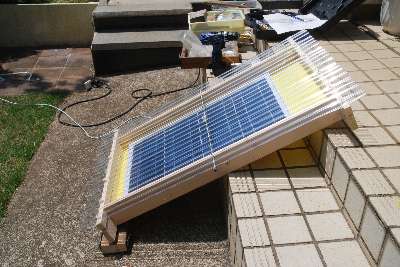

防雨のためのアクリル波板を取付 |
底にダンプラを敷いて完成
|
横からの姿 |

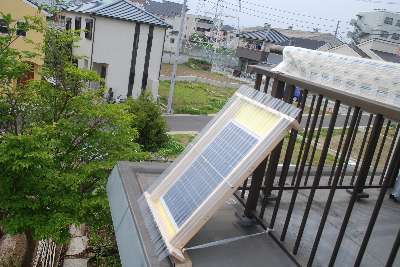

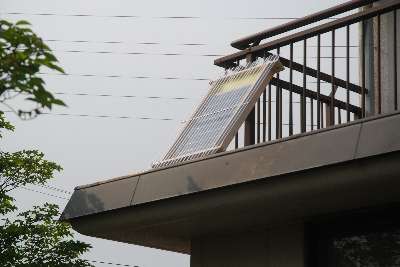

２階のベランダに仮設置
仮のつもりが、その後１年この状態のまま
|
庭からの姿 |
２ 配線
|

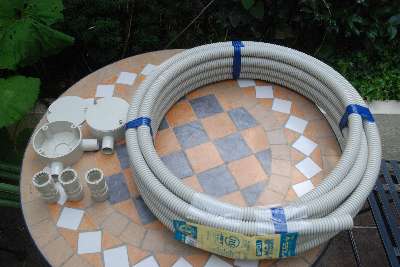

屋外の配線はフレキチューブを使用
|
パネルケース→２階→１階の配管に丁度１０ｍ |

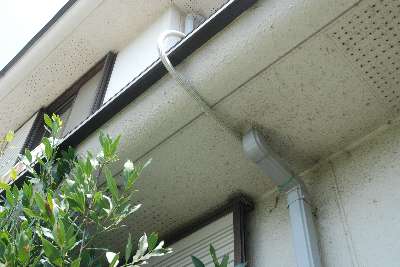

ソーラーパネル・ケースから２階までのチューブ
|
|
２階の中継Ｂｏｘを経由して１階に配管
|
２階から１階への配管 |

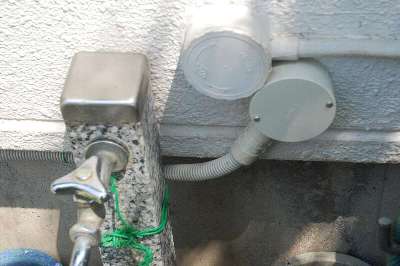

１階の中継Ｂｏｘ。壁に穴を明け室内に配線
|
|
|
